双泵轮换液位控制箱

智能数字液位控制柜



一、概述：智能数字液位控制柜由智能液位测控仪、电控柜两部分组成，可配接不同厂家水泵。该设备具有高、低轮换启单泵、超高超低启双泵、楼宇信号输出、故障报警、故障互投、数字显示液位高度并可多处显示同一液位等功能。

二、主要技术指标

⒈量程：0~10m

⒉楼宇输出：DC4~20mA,DC1~5v,无源点

⒊供电：AC380V±10%

⒋控制误差：±0.2%

⒌安装环境：周围不含有易燃、易爆及腐蚀性物质

三、控制柜型号、及外型尺寸选型表

控制柜型号	被控电机功率（KW）	控制柜尺寸（高×宽×厚度）mm
XJY-0.75	0.75	500×400×200
XJY-1.1	1.1
XJY-1.5	1.5
XJY-2.2	2.2
XJY-3	3
XJY-4	4
XJY-5.5	5.5
XJY-7.5	7.5	800×600×200
XJY-11	11
XJY-15	15
XJY-18.5	18.5

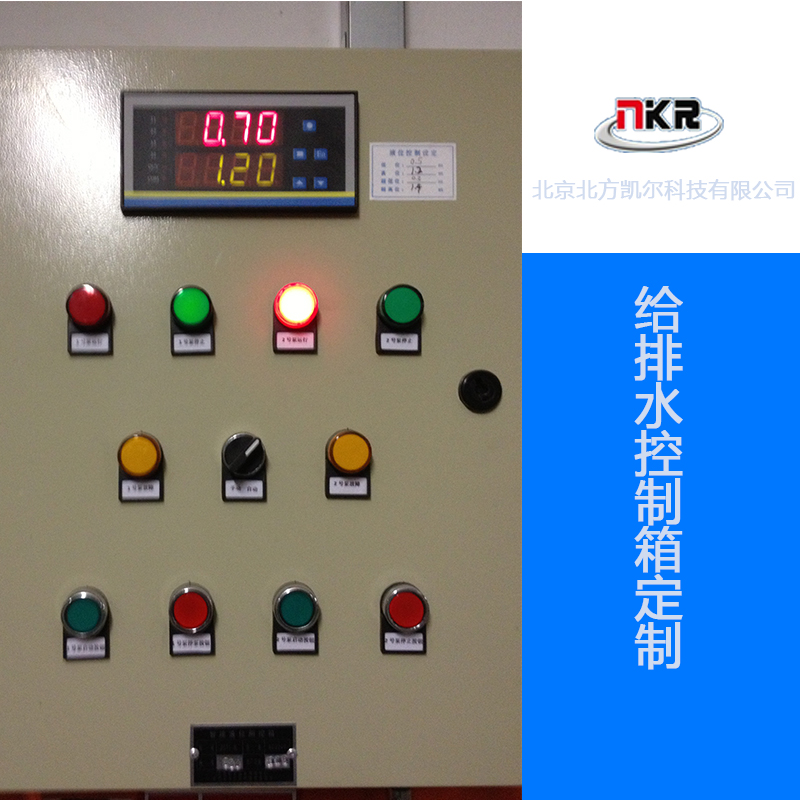

四、如下图所示

五、使用范围：隔油池、化粪池等污水井控制系统中。
